Standardi, velikosti in aplikacije BSPT Thread Guide

Uvod

Izbira pravega navoja BSPT vpliva na učinkovitost tesnjenja, celovitost tlaka in združljivost med hidravličnimi, pnevmatskimi in splošnimi cevovodnimi sistemi. V tem priročniku je razloženo, kako so definirani navoji BSPT, kateri standardi jih urejajo in kako pravila za konus, profil in označevanje vplivajo-na primernost v resničnem svetu. Videli boste tudi, kako so identificirane nazivne velikosti, kje se BSPT običajno uporablja in kaj je treba preveriti pri ujemanju moških in ženskih navojev pri novih oblikah ali vzdrževalnih delih. S to osnovo bo tehnične podrobnosti v naslednjih razdelkih lažje razlagati in pravilno uporabiti.



Zakaj je izbira niti BSPT pomembna

Določanje pravilne vrste navoja je temeljna inženirska zahteva v sistemih za napajanje s tekočinami in cevovodih. Navoj z britanskim standardnim cevnim stožcem (BSPT) ostaja prevladujoča povezovalna metoda po vsem svetu, zlasti v Evropi, Aziji in Oceaniji. Ker tvori mehansko tesnilo s pomočjo navojev, je razumevanje njegovih natančnih geometrijskih parametrov bistvenega pomena za inženirje, ki načrtujejo visoko{2}}hidravlična, pnevmatska omrežja in omrežja za prenos tekočine.



Standardi BSPT in definicija niti

BSPT je mednarodno urejen s standardom ISO 7-1 in zgodovinsko z BS 21. Navoj uporablja profil Whitworth, za katerega so značilni 55-stopinjski vključeni kot ter simetrično zaobljeni vrhovi in ​​vdolbine. Značilnost povezave BSPT je njena diametralna zožitev 1:16, kar je enako kotu 1 stopinje, 47 minut in 24 sekund, merjeno od središčne osi. Ta koničnost omogoča, da se zunanji navoji tesno zagozdijo v notranje navoje in ustvarijo tesni spoj, ko se boki med sestavljanjem stisnejo drug ob drugega.



Velikosti, oblike in pravila označevanja

Po nomenklaturi ISO 7-1 so zunanji konični navoji označeni s črko 'R' (iz francoskega 'gaz rayé'), medtem ko so notranji konični navoji označeni z 'Rc'. Notranji vzporedni navoji, zasnovani za spajanje z navojem 'R', so označeni z 'Rp'. Popolna oznaka vključuje nazivno velikost, na primer R 1/2 ali Rc 3/4. Korak, merjen v nitih na palec (TPI), se zmanjšuje, ko se nazivna velikost cevi povečuje.



Nazivna velikost (palci)	Niti na palec (TPI)	Naklon (mm)	Glavni premer (mm)
1/8	28	0.907	9.728
1/4 & 3/8	19	1.337	13.157 / 16.662
1/2 & 3/4	14	1.814	20.955 / 26.441
1 do 6	11	2.309	33.249+

Pravilno prepoznavanje teh oznak prepreči draga neskladja na tekočem traku in zagotovi, da se komponente, pridobljene od različnih mednarodnih proizvajalcev, brezhibno integrirajo.



BSPT proti BSPP in NPT

Zamenjava nezdružljivih standardov za navoje je pogost vzrok za nabiranje, puščanje in katastrofalne izbruhe v sistemih pod tlakom. Medtem ko ima BSPT vizualne podobnosti z drugimi vseprisotnimi industrijskimi navoji, kot sta BSPP (British Standard Pipe Parallel) in NPT (National Pipe Taper), geometrična odstopanja med njima onemogočajo neposredno zamenjavo brez specializiranih adapterjev.



Ključne razlike v standardih in prileganju

Najbolj kritična razlika med BSPT in NPT je v kotu navoja in geometriji korena/grebena. NPT, opredeljen z ANSI B1.20.1, uporablja 60-stopinjski vključeni kot s sploščenimi vrhovi in ​​vdolbinami (Profil Sellers), medtem ko se BSPT opira na 55-stopinjski kot z zaobljenimi vrhovi in ​​koreninami. Poleg tega se pri večjih velikostih višina bistveno razlikuje; na primer, 1-palčni nastavek NPT ima 11,5 TPI, medtem ko ima 1-palčni nastavek BSPT 11 TPI. Poskus parjenja samca NPT z samico BSPT bo povzročil vezavo po samo nekaj obratih, kar bo povzročilo spiralno pot puščanja. Nasprotno pa ima BSPP (ISO 228-1) enak kot 55 stopinj in TPI kot BSPT, vendar ima nič stožca, kar pomeni, da ne more tvoriti tesnila zaradi motenj navojev.



Tesnjenje, namestitev in pregled

Ker se BSPT zanaša na interferenco kovin-na-kovino vzdolž bokov navoja, sam po sebi pušča minimalno spiralno zračnost na zaobljenih korenih in grebenih. Zato je tesnilo za navoje-običajno trak iz politetrafluoroetilena (PTFE) ali anaerobna tekoča spojina-izrecno potrebna za doseganje spoja brez-puščanja. Najboljše prakse pri namestitvi narekujejo nanašanje tesnilne mase v smeri spirale navoja, pri čemer pustite prva dva navoja gola, da preprečite kontaminacijo sistema.



Nadzor kakovosti med proizvodnjo in vhodno kontrolo temelji na standardiziranih mejnih merilih. Sistemski integratorji uporabljajo obročaste in vtične merilnike L1 in L2 za preverjanje premera koraka na merilni ravnini, s čimer zagotovijo, da je razdalja med sprejemljivimi +/- 1 tolerancami obratov. Uporaba pravilnega navora je prav tako bistvenega pomena, saj pretirano zategovanje stožčastih navojev povzroči čezmerno radialno obremenitev, ki lahko razcepi notranja telesa ventilov ali razdelilnike.



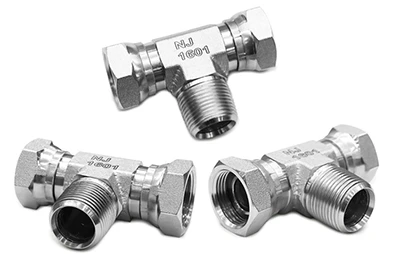

Kako izbrati fitinge BSPT

Določanje fitinga BSPT presega ujemajoče se geometrije navojev; zahteva celovito oceno delovnega okolja. Inženirji morajo uskladiti fizikalne in metalurške lastnosti armature z zahtevami tekočih medijev, pogoji okolja in celotnim življenjskim ciklom sistema.



Združljivost materialov, prevlek in medijev

Izbira materiala narekuje tako kemično združljivost kot odpornost proti koroziji. Standardni pnevmatski in nizkotlačni-hidravlični sistemi pogosto uporabljajo medenino ali prosto-strojno obdelano ogljikovo jeklo. Za boj proti oksidaciji v težkih industrijskih okoljih so fitingi iz ogljikovega jekla običajno obdelani z galvanizacijo iz cinka-niklja, ki rutinsko doseže 500 do 1000 ur odpornosti na rdečo rjo pri testiranju ASTM B117 s slanim pršenjem.

Za agresivne medije, uporabo na morju ali sanitarna okolja so obvezna avstenitna nerjavna jekla, kot sta 316 ali 316L. Pri spajanju komponent iz nerjavečega jekla BSPT morajo inženirji upoštevati visoko tveganje raztrganja navojev (hladno varjenje), tako da določijo posrebrene-notranje navoje ali uporabijo specializirana maziva proti-zagozdenju med montažo.



Merila za izbor tlaka in temperature

Zmogljivosti prenosa tlaka in temperature priključka BSPT so obratno sorazmerne z njegovo nazivno velikostjo in strogo omejene z izbrano tesnilno maso. Težki-nastavek 1/4-palca iz nerjavečega jekla 316 BSPT lahko udobno upravlja dinamične hidravlične tlake do 10.000 psi (689 barov). Ko pa se površina prečnega prereza poveča, nazivni tlak strmo pade; 2-palčni priključek iz istega materiala je lahko ocenjen za največ 4000 psi (275 barov).

Temperaturne omejitve redko narekuje osnovna kovina, temveč bolj tesnilna masa. Medtem ko golo nerjavno jeklo ohranja celovitost pri kriogenih temperaturah od -196 stopinj do 500 stopinj, se standardni PTFE trak hitro razgradi nad 260 stopinj. Za uporabo s paro-visokotemperaturno ali termalno tekočino je treba določiti specializirane paste-na osnovi grafita ali visokotemperaturne anaerobne tesnilne mase, da se ohrani celovitost spoja BSPT.



Ključni zaključki

Najpomembnejši sklepi in utemeljitev za BSPT

Specifikacije, skladnost in preverjanja tveganj, ki jih je vredno preveriti, preden se zavežete

Praktični naslednji koraki in opozorila, ki jih lahko bralci uporabijo takoj



Pogosto zastavljena vprašanja

Kateri standard definira niti BSPT?

BSPT je opredeljen z ISO 7-1 in v preteklosti z BS 21. Uporablja 55-stopinjski Whitworthov profil s konusom 1:16 za tlačno tesne navojne spoje.

Kako ločim BSPT od NPT?

Preverite kot in korak navoja. BSPT ima 55-stopinjski profil in drugačen TPI od 60-stopinjske oblike NPT, zato se hitro vežejo in se ne smejo mešati.

Ali je mogoče spojke BSPT in BSPP uporabljati skupaj?

Samo v posebnih kombinacijah R do Rp. BSPT je stožčast in tesni na interferenci navojev, medtem ko je BSPP vzporeden in običajno potrebuje ločeno metodo tesnjenja.

Ali povezava BSPT potrebuje tesnilo za navoje?

ja Uporabite PTFE trak ali anaerobno tesnilo, ovijte v smeri navoja in pustite prvi dve niti prosti, da zmanjšate tveganje kontaminacije.

Kaj pomenijo R, Rc in Rp v nitih BSPT?

R je zunanji stožčasti navoj, Rc je notranji stožčasti navoj in Rp je notranji vzporedni navoj, zasnovan za spajanje z zunanjim navojem R.
